超声波流量计的选型与安装

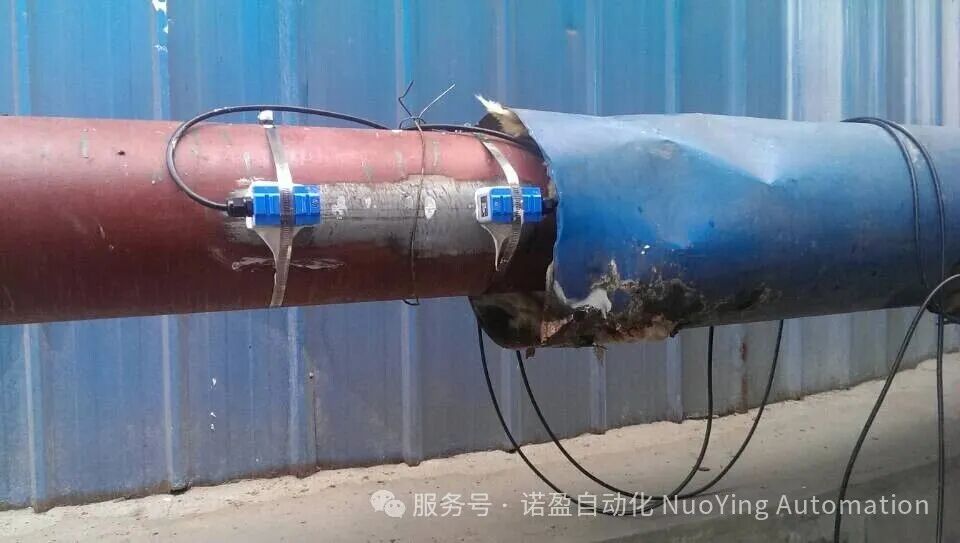

7.1 外夹式安装要点

• 需要使用专用的耦合剂填充在传感器和管道壁之间，以确保超声波信号能有效传输。
• 安装时，需注意避开管道焊缝和严重结垢处。
• 确保传感器与管道表面接触良好，必要时使用夹具固定。
• 根据管道材质和壁厚正确设置仪表参数。

7.2 插入式安装要点

• 安装时需要使用专用开孔工具，并确保传感器与介质直接接触。
• 这种方式解决了外夹式在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题。
• 安装后需检查密封性，防止泄漏。

7.3 管段式安装要点

• 这种安装方式解决了外夹式和插入式传感器安装过程中由于管道不标准和人为安装误差而造成的测量精度下降的问题。
• 安装时需确保法兰连接或螺纹连接的密封性，防止泄漏。
• 安装前需确认流量计与管道尺寸匹配。

重要提醒

超声波流量计虽然具有诸多优势，但任何仪表都有其适用范围。在选择和使用时，必须考虑具体的工艺条件、介质特性和测量要求，确保选型正确并按照规范进行安装和维护。

8.1 日常维护

• 定期检查传感器安装状态，确保固定牢固。
• 对外夹式传感器，定期检查耦合剂状态，必要时重新涂抹。
• 检查电缆连接是否完好，防护是否到位。
• 定期校准，确保测量精度。

8.2 常见故障与排除

• 信号弱或无信号

  ：检查耦合剂、传感器位置、管道内壁状况。

• 测量值不稳定

  ：检查流体状态（是否含有大量气泡或固体）、传感器安装、接地情况。

• 测量值与实际值偏差大

  ：检查参数设置（管径、壁厚、材质等）、传感器安装距离。

 结论

超声波流量计以其非接触测量、无压力损失、适用范围广等优点，已成为现代工业流量测量中的重要工具。不同类型（外夹式、插入式、管段式）的超声波流量计各有特点，能够满足不同工况的需求。
